การเชื่อมต่อระบบ EKG Smart กับเครื่อง ECG ทุกยี่ห้อที่สามารถส่งไฟล์ผ่าน FTP และการแปลงไฟล์ .pdf และ .jpg เป็น DICOM เพื่อส่งเข้าระบบ PACS ช่วยให้โรงพยาบาลสามารถจัดการข้อมูลการตรวจคลื่นไฟฟ้าหัวใจได้อย่างมีประสิทธิภาพมากขึ้น ระบบนี้สามารถใช้งานร่วมกับระบบ HIS ต่าง ๆ หรือแยกเป็นเซิร์ฟเวอร์รูปภาพได้ ทำให้การจัดการข้อมูลการตรวจคลื่นไฟฟ้าหัวใจเป็นไปอย่างราบรื่นและปลอดภัย
การเชื่อมต่อระบบ EKG Smart กับเครื่อง ECG ทุกยี่ห้อ
การตั้งค่าการส่งไฟล์ผ่าน FTP
- เครื่อง ECG ทุกยี่ห้อที่รองรับการส่งไฟล์ผ่าน FTP สามารถตั้งค่าให้ส่งไฟล์ไปยังเซิร์ฟเวอร์ FTP ของระบบ EKG Smart
- ไฟล์ที่ส่งมาจะเป็นรูปแบบ .pdf หรือ .jpg
การใช้งาน HIS Link Viewer
- HIS Link Viewer เป็นเครื่องมือที่ช่วยในการดูและจัดการไฟล์ที่ส่งมาจากเครื่อง ECG
- รองรับการดูไฟล์ .pdf และ .jpg ที่ได้รับจากเครื่อง ECG
การใช้งานร่วมกับระบบ HIS
ระบบ EKG Smart สามารถทำงานร่วมกับระบบ HIS ต่าง ๆ ได้ โดยมีการตั้งค่าให้เชื่อมต่อกับ HIS ผ่าน HIS Link Viewer ซึ่งทำให้ข้อมูลการตรวจคลื่นไฟฟ้าหัวใจสามารถเข้าถึงได้จากระบบ HIS โดยตรง
การแยกเซิร์ฟเวอร์รูปภาพ
- การตั้งค่าเซิร์ฟเวอร์รูปภาพแยก
- สามารถตั้งค่าให้ระบบ EKG Smart เก็บรูปภาพไว้ในเซิร์ฟเวอร์แยกต่างหากจากเซิร์ฟเวอร์ HIS
- การแยกเซิร์ฟเวอร์รูปภาพช่วยให้การจัดการและการเข้าถึงข้อมูลทำได้ง่ายและมีประสิทธิภาพมากขึ้น
การแปลงไฟล์ .pdf และ .jpg เป็น DICOM
การแปลงไฟล์
- ระบบ EKG Smart มีการติดตั้งเครื่องมือในการแปลงไฟล์ .pdf และ .jpg เป็นไฟล์ DICOM
- ไฟล์ DICOM สามารถใช้ในระบบการแพทย์อื่น ๆ ได้ เช่น การส่งเข้าระบบ PACS
การส่งเข้าระบบ PACS
- เมื่อไฟล์ถูกแปลงเป็น DICOM แล้ว ระบบสามารถส่งไฟล์เข้าระบบ PACS ได้โดยอัตโนมัติ
- ระบบ PACS (Picture Archiving and Communication System) เป็นระบบที่ใช้ในการเก็บและจัดการภาพทางการแพทย์ ซึ่งรองรับไฟล์ DICOM
ข้อดีของการใช้ระบบ EKG Smart กับ HIS Link Viewer
- การจัดการข้อมูลที่ง่ายและมีประสิทธิภาพ: ทำให้การจัดการข้อมูลการตรวจคลื่นไฟฟ้าหัวใจทำได้ง่ายและมีประสิทธิภาพมากขึ้น
- ความเข้ากันได้กับระบบ HIS หลายยี่ห้อ: รองรับการใช้งานร่วมกับระบบ HIS หลายยี่ห้อ ทำให้สามารถนำมาใช้ในโรงพยาบาลต่าง ๆ ได้ง่าย
- การเข้าถึงข้อมูลที่สะดวกและรวดเร็ว: เจ้าหน้าที่สามารถเข้าถึงข้อมูลการตรวจคลื่นไฟฟ้าหัวใจได้อย่างรวดเร็วและสะดวก
- การรักษาความปลอดภัยของข้อมูล: การส่งไฟล์ผ่าน FTP และการเก็บข้อมูลในเซิร์ฟเวอร์ที่แยกออกจากกันช่วยเพิ่มความปลอดภัยในการจัดการข้อมูลทางการแพทย์
บทสรุป
การเชื่อมต่อระบบ EKG Smart กับเครื่อง ECG ทุกยี่ห้อที่สามารถส่งไฟล์ผ่าน FTP และการแปลงไฟล์ .pdf และ .jpg เป็น DICOM เพื่อส่งเข้าระบบ PACS ช่วยให้โรงพยาบาลสามารถจัดการข้อมูลการตรวจคลื่นไฟฟ้าหัวใจได้อย่างมีประสิทธิภาพ ระบบนี้สามารถใช้งานร่วมกับระบบ HIS ต่าง ๆ หรือแยกเป็นเซิร์ฟเวอร์รูปภาพได้ ทำให้การจัดการข้อมูลการตรวจคลื่นไฟฟ้าหัวใจเป็นไปอย่างราบรื่นและปลอดภัย
-รับค่าจาก เครื่อง EKG โดย FTP ไฟล์ รูป .jpg
รูปแบบไฟล์
20230956-085236-0000001.pdf HN
หรือ
h0000001_yyyddmm.jpg HN
c9999999999999_yyyymmdd.jpg CID
a660000970_yyyymmdd.jpg AN
651025085049_yyyymmdd.jpg VN
คุณลักษณะเฉพาะโปรแกรม

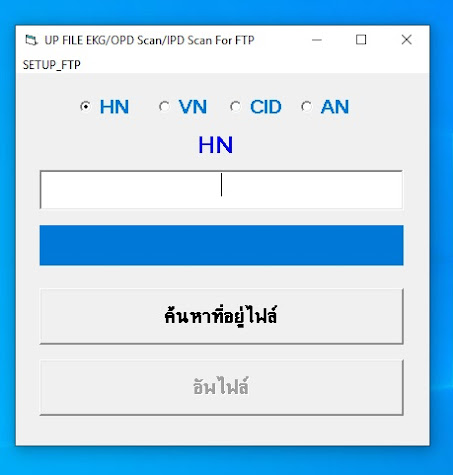

-โปรแกรมส่ง OPD/IPD/EKG scan แบบหน้างานส่งข้อมูลเอง หรือ
เข้ามาโปรแกรมจะนำเข้าระบบเอง Auto
-มี LOG ไฟล์รูป ERROR ส่งไม่สำเร็จ
-มี LOG ไฟล์ ส่งสำเร็จ
-มี LOG เก็บรูปสำรองไว้
-ตั้งค่าส่งไฟล์ ekg แยกฐาน img ได้ ไม่ยุ้งกับ ฐาน HIS
-ดูภาพ EKG ผ่านโปรแกรม HISได้
-ดูภาพ EKG ผ่าน Browser ได้ *****ติดตั้งระบบเพิ่มเติม
-ดูภาพ EKG Online ได้ โดย รพ ไม่ต้องใช้ IP จริง *****ติดตั้งระบบเพิ่มเติม
คุณสมบัติ EDAN SE-1201 EKG ECG 12
+เป็นเครื่องตรวจคลื่นไฟฟ้าหัวใจ สามารถตรวจหัวใจได้ 12 ลีด
+หน้าจอขนาด 7 นิ้ว เป็นแบบ LCD 800 x480 dots
+มีหูหิ้ว (Portable Design) สะดวกในการพกพา
+ขนาดเล็กกะทัดรัด น้ำหนักเบา 4.2 kg.
+มีระบบป้องกันแรงไฟกรรโชกจากการใช้ เครื่อง กระตุกหัวใจ (Defibrillation Protection)
+แบตเตอรี่ แบบ Lithium battery ทำงานได้ 200 ครั้งสำหรับพิมพ์ ECG
+ขนาดของเครื่อง 361mm x 262 mm x 135 mm
คุณสมบัติทางเทคนิค
+ มี A/D convertor ขนาด 24 bit
+ มีค่าคงที่ของเวลาที่ 3.2 วินาทีหรือมากกว่า
+ มีช่วงตอบสนองต่อความถี่ตั้งแต่ 0.05 –150Hz (-3dB)
+ สามารถเลือกความไวของสัญญาณได้คือ 2.5, 5, 10, 20, 10/5 AGC (mm/mV) มิลลิเมตร ต่อมิลลิโวลท์
+ มีความต้านทานไฟฟ้าขาเข้า มากกว่า 50 เมกกะโอห์ม (10Hz)
+ มีสัญญาณปรับเทียบค่าขนาด 1 mV (มิลลิโวลต์) ±2%
+ มีวงจรกรองสัญญาณรบกวนจากไฟฟ้ากระแสสลับ คลื่นไฟฟ้าของกล้ามเนื้อ DFT Filter 0.05Hz/0.15Hz/0.25Hz/0.32Hz/0.5Hz/0.67Hz EMG Filter 25Hz/35Hz/45Hz/OFF LOWPASS Filter 150Hz/100Hz/75Hz
+ มีความสามารถในการขจัดสิ่งรบกวนได้ไม่น้อยกว่า 115 dB (CMRR)
+ สามารถใช้งานได้ทั้งแบบอัตโนมัติและแบบ Auto/ Manual/ Rhythm /R-R/off โดยสามารถบันทึกได้ทุกลีด
+ Rhythm lead เลือกได้ทั้ง single และ 3 lead
+ สามารถใช้กับไฟฟ้า AC:100V-240V , 50/60Hz
+ สามารถพิมพ์ออกทาง Thermal printer / Extermal printer กระดาษ Size A4 และ Half A4
+ สามารรถปรับความเร็วของกระดาษบันทึก ได้ 2 ระดับ คือ 25 และ 50 มิลลิเมตรต่อวินาที ?3%
+ เครื่องสามารถเก็บสัญญาณ อีซีจี (ECG) ของคนไข้ไว้ ในหน่วยความจำของเครื่อง เพื่อดูย้อนหลัง
+ สามารถสนับสนุนหน่วยความจำ ด้วย SD card และ Flash drive (USB port)
+ สามารถเชื่อมต่อ DATA transmitting ถึง PC via LAN/WIFI (option)
อุปกรณ์ในกล่อง
+ Adult Precordial Suction Electrodes (6 PCS/set) 1 ชุด
+ Adult Limb Clamp Electrodes (4 PCS/set) 1 ชุด
+ กระดาษบันทึก (Z-fold, 210mm*140mm*144P) 1 ชุด
+ Rechargeable Lithium Battery (2200mAH) ในเครื่อง 1 อัน
+ ECG cable patient 1 เส้น
+ สายเสียบไฟฟ้า 1 เส้น
+ คู่มือ 1 เล่ม
ตัวอย่าง
